產品簡介

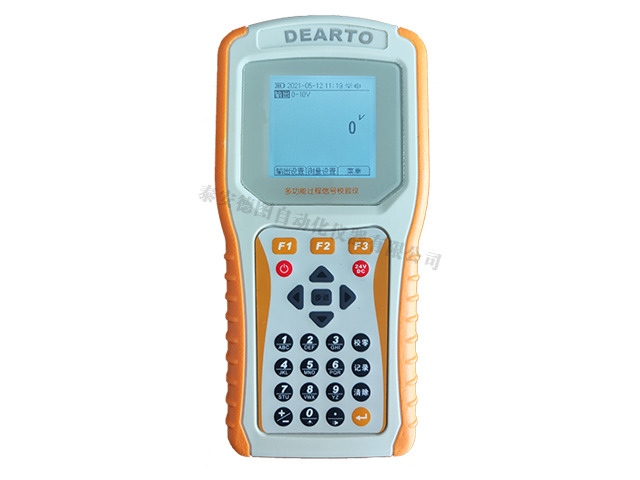

DTEL-15型 多功能過程校驗儀是由大容量高性能聚合物充電電池供電的便攜式現場校驗儀，可連接外部壓力模塊，操作方便，功能強大，性能穩定，準確度高，是一款性價比非常高的熱工綜合校驗儀器。
產品功能
1、本校驗儀符合以下國家規程：
《JJG1664-2017溫度顯示儀校準規范》
《JJG617-1996數字溫度指示調節儀檢定規程》
《JJG951-2000模擬式溫度指示調節儀檢定規程》
《JJG874-2007溫度指示控制儀檢定規程》
《JJG74-2005工業過程測量記錄儀（電子電位差計、自動平衡電橋）檢定規程》
《JJF1183-2007溫度變送器校準規范》
《JJG119-2018實驗室pH（酸度）計檢定規程》
《JJF1547-2015在線pH計校準規范》
2、同時輸出和測量V、mV、mA、Ω、Hz等多種標準信號，以及各種熱電偶（TC）和各種熱電阻（RTD）溫度信號的準確模擬和測量。
3、主機內置pH（酸度）計檢定功能。
4、RTD測量具備自定義PRT功能，輸入鉑電阻對應R0、A、B、C等參數可做為高精度溫度計使用。
5、可檢定溫度儀表、變送器、記錄儀等各類二次儀表，同時具備模擬變送器功能。
6、4~20mA輸出和測量的同時直接進行24V配電，并可提供24VDC獨立供電模式。
7、校驗變送器測量其回路信號時，可直觀顯示電流參數及對應溫度或壓力參數，無需換算。
8、大屏幕背光液晶屏，全中文操作菜單，功能齊全，方便所有現場熱工信號的檢測與校準。
9、電信號高精度等級0.01級，出廠內控準確度為±0.005%FS。
10、穩定性好，儀器內部溫系自動修正，下限溫度系數±0.0003%FS/℃。
11、至高七位數字顯示，輸出和測量分辨力高（mV分辨力：1μV，Ω分辨力：1mΩ）。
12、體積小巧，攜帶方便，采用抗震防摔硅膠外殼，避免意外跌損。
13、全封閉式薄膜輕觸按鍵，50-100萬次超長使用壽命。
14、支持Ω（熱電阻）信號二、三、四線制輸出和測量。
15、所有信號可自動步進和斜坡輸出，并可設置任意步進（斜坡）點及步進（斜坡）時間。
16、可實時記錄現場檢測數據，實現無紙化記錄功能。
17、外置高精度冷端補償探頭，可進行手動或自動冷端溫度補償和設定。
18、采用大容量高性能聚合物充電電池，連續工作時間10小時以上。
19、標配鍍金測試線，更少引入接觸電勢及接觸電阻，確保高精度校準。
20、主機五年保修，終生免費精度修正，終生售后服務保障。
21、體積：220×107×37mm，重量：580g。
技術指標
| 量程 范圍 | 0.01級準確度指標 ±（%RD+%FS） | 0.02級準確度指標 ±（%RD+%FS） | 分辨力 | 備注 | 溫度 系數 | |
| 輸出 | 10.99999 V | 0.005%+0.002% | 0.01% + 0.002% | 10μV | 負載電流：≤10 mA | ±3ppm/℃ |
| 1.099999 V | 1μV | |||||
| ±109.999 mV | 0.005%+0.004% | 0.01% + 0.004% | 1μV | 內阻：250mΩ | ±5ppm/℃ | |
| 30.0999 mA | 0.005%+0.004% | 0.01% + 0.004% | 0.1μA | 負載電阻：≤800 Ω | ±3ppm/℃ | |
| 4~20mA模擬變送器 | 24V DC供電 | |||||
| 4000.00 Ω | 0.005% + 0.004% | 0.01% + 0.008% | 10mΩ | 激勵電流：0.1mA（0.05 mA~ 1 mA ） | ±5ppm/℃ | |
| 400.000 Ω | 1mΩ | 激勵電流：1mA（0.5 mA ~ 10 mA ） | ||||
| 59999.9 Hz | 0.001% + 0.001% | 0.1Hz | 輸出波形：方波、正弦波 輸出幅值：0.1 V ~ 9.9V 負載電流：≤2 mA | ±3ppm/℃ | ||
| 5999.99 Hz | 0.001% + 0.002% | 0.01Hz | ||||
| 599.999 Hz | 0.001% + 0.004% | 0.001Hz | ||||
| 模擬熱電偶 | 見熱電偶準確度指標 | 0.01℃ | TC型號：J、K、T、E、R、S、 B、N、WRe3-25、WRe5-26 | ±5ppm/℃ | ||
| 模擬熱電阻 | 見熱電阻準確度指標 | 0.01℃ | RTD型號：PT100、PT1000、Cu50、 Cu100、G、BA1、BA2、BA3 | |||
| pH | ±0.0005pH | 0.0001pH | 內置酸度計檢定功能 | ±5ppm/℃ | ||
| 24V DC | ±10% | —— | 負載電流：≤65mA；功率：1.5W | ±5ppm/℃ | ||
| 測量 | ±109. 9999 V | 0.005%+0.002% | 0.01% + 0.002% | 100μV | 輸入阻抗：1 MΩ | ±3ppm/℃ |
| ±10. 99999 V | 10μV | |||||
| ±1. 09999 V | 10μV | 輸入阻抗：500 MΩ | ||||
| ±109.999 mV | 0.005%+0.004% | 0.01% + 0.004% | 1μV | ±5ppm/℃ | ||
| ±109.999 mA | 0.005%+0.004% | 0.01% + 0.004% | 1μA | 輸入阻抗：≤8 Ω | ±5ppm/℃ | |
| ±23.9999 mA | 0.1μA | |||||
| 4000.00 Ω | 0.01%+0.004% | 0.01% + 0.008% | 10mΩ | 激勵電流：0.5 mA | ±5ppm/℃ | |
| 400.000 Ω | 1mΩ | 激勵電流：1 mA | ||||
| 59999 Hz | 0.005% + 0.002% | 1Hz | —— | ±3ppm/℃ | ||
| 9999.9 Hz | 0.005% + 0.004% | 0.1Hz | ||||
| 999.99 Hz | 0.005% + 0.008% | 0.01Hz | ||||
| 99.999 Hz | 0.005% + 0.01% | 0.001Hz | ||||
| 熱電偶 | 見熱電偶準確度指標 | 0.01℃ | TC型號：J、K、T、E、R、S、B、 N、WRe3-25、WRe5-26 | ±5ppm/℃ | ||
| 熱電阻 | 見熱電阻準確度指標 | 0.01℃ | RTD型號：PT100、PT1000、Cu50、 Cu100、G、BA1、BA2、BA3、PRT自定義 | |||
| 開關量 | 開啟/閉合，1mA電流 | |||||
熱電偶準確度指標
| 熱電偶型號 | 輸出或測量 | |
| 溫度范圍 | 準確度 | |
| J | -200 ~ 0℃ | ±0.40℃ |
| 0 ~ 1200℃ | ±0.30℃ | |
| K | -240 ~ 0℃ | ±0.40℃ |
| 0 ~ 1372℃ | ±0.30℃ | |
| T | -240 ~ 0℃ | ±0.80℃ |
| 0 ~ 400℃ | ±0.40℃ | |
| E | -240 ~ 0℃ | ±0.50℃ |
| 0 ~ 1000℃ | ±0.40℃ | |
| R | -50 ~ 0℃ | ±0.90℃ |
| 0 ~ 1768℃ | ±0.70℃ | |
| S | -50 ~ 0℃ | ±0.90℃ |
| 0 ~ 1768℃ | ±0.60℃ | |
| B | 0 ~ 1820℃ | ±0.70℃ |
| N | -240 ~ 0℃ | ±0.80℃ |
| 0 ~ 1300℃ | ±0.40℃ | |
| D（WRe3-25） | 0 ~ 2315℃ | ±0.70℃ |
| D（WRe5-26） | 0 ~ 2315℃ | ±0.70℃ |
| 備注 ：分辨力：0.01℃ | ||
熱電阻準確度指標
| 熱電阻型號 | 輸出或測量 | |
| 溫度范圍 | 準確度 | |
| PT100 | -200 ~ 0℃ | ±0.10℃ |
| 0 ~ 850℃ | ±0.10℃ | |
| PT1000 | -200 ~ 0℃ | ±0.10℃ |
| 0 ~ 850℃ | ±0.10℃ | |
| Cu50 | -50 ~ 0℃ | ±0.20℃ |
| 0 ~ 150℃ | ±0.20℃ | |
| Cu100 | -50 ~ 0℃ | ±0.25℃ |
| 0 ~ 150℃ | ±0.20℃ | |
| -50 ~ 0℃ | ±0.25℃ | |
| 0 ~ 150℃ | ±0.20℃ | |
| BA1 | -200 ~ 0℃ | ±0.40℃ |
| 0 ~ 650℃ | ±0.30℃ | |
| BA2 | -200 ~ 0℃ | ±0.25℃ |
| 0 ~ 650℃ | ±0.20℃ | |
| BA3 | -50 ~ 0℃ | ±0.15℃ |
| 0 ~ 100℃ | ±0.10℃ | |
| 備注：分辨力：0.01℃ | ||
其它參數
| 操作溫度 | -10℃ ~ 55℃ |
| 存儲溫度 | -20℃ ~ 70℃ |
| 冷端補償溫度 | -30℃ ~ 70℃ |
隨機附件
說明書、合格證、保修卡、出廠檢測報告、充電電池、充電器、冷端溫度補償探頭、24V DC輸出線、測試線套件、儀器箱等，校準證書（可選，費用另計）
